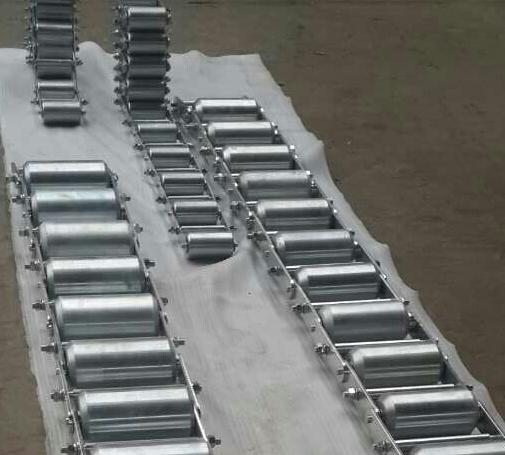

皮带秤专用砝码《链码》 您当前的位置:主页 > 产品展示 > 皮带秤专用砝码《链码》 >
设计说明
 选择链码重量/滚链的计算公式

(1)重量的选择
            根据滚链在皮带秤上每小时最大瞬时输送量Q,按30%Q,60%Q,80%Q三种瞬时流量选择,所以在皮带秤上要计量的物料分布在30%~80%最大瞬时流量范围以内的输送量最合适,作为计量测试段。所以,用户选用滚链能够标定皮带秤最大瞬时输送量的30%,60%,80%即可以有效检测动态情况下的线性误差。


请按下列公式计算选用链码:
Q ﹒ L
P L=
3.6 V
式中:Q—最大瞬时流量(t/h)
     PL—每米通过的瞬时最大重量(kg)
     V—输送带的速度(m/s)
     L—有效秤时段长度(为便于计算设1米)
     此时皮带秤的每米通过重量按如下选择:
     按80%情况选择,为80%PL;
     按60%情况选择,为60%PL;
     按30%情况选择,为30%PL;
     所以容易计算,计算结果,可以取近拟于上述范围的整数值。
例如:每米最大重量的计算结果是9.65kg或10.2kg,可取成10kg。按80%,选用每米8kg滚链一套。又例如计算结果PL为19.7kg或21kg近似取作20kg。按60%,可选每米80kg滚链一套,按80%,可选每米8kg滚链两套。以此类推。
例如:最大瞬时输送量:    Q=360 t/h
          输送带速度:        V=2 m/s
          有效秤量段落        L=1 m
    每米通过的瞬时最大重量PL:
Q ﹒ L               360×1
P L=                   =                    =50kg
3.6 V                3.6×2
    当按30%时,15kg,近似取整数20kg选用滚链一套,当按80%时,为40kg取整数40kg选用每米20kg滚链两套即可。


(2)选择滚链的长度:
    根据秤体称量段长度选择滚链的长度。如果称量段的长度为6米,滚链长度应至少约高于称量段长度,可选用7.2米滚链,如果滚链长度小于或等于6米时,会影响计量的准确性。
